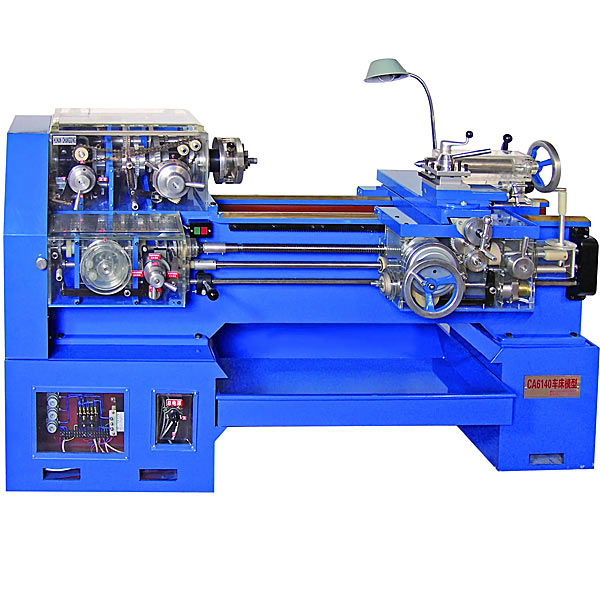

通明拟真车床示教尝试台,电气节制综合尝试拆卸

一、装备功效：
1.选用通明无机玻璃，零件利用铝件，能全通明地看到装备外部机关与举措。
2.全数剖解元件均能实施通俗的机器运转。
3.充实展现各个纤细机关和机构拆卸拆卸
4.主动运转、归纳装备运作进程，使先生很直观的懂得全体进程。
5.可演示、加工塑料棒、铝棒等。铸件外表无沙眼，加工件外表切确度Ra1.6。
二、手艺功效数值
1.功课边界
床身上最大反转展转直径：不小于300mm
刀架上最大反转展转直径：不小于150mm
床身轨道宽度：不小于400mm
主轴孔径：不小于30mm
2.刀架
下刀架最大横向路程：不小于240mm
上刀架最大路程：不小于100mm
3.尾座
尾座套筒直径：不小于50mm
尾座套筒路程：不小于75mm
主机电功率（W）（W）（W）：不小于0.75千瓦
零件模子由750W三相6级机电驱动
表面参考尺寸（长×宽×高）：不小于1960×650×1160mm
三、职业手艺综合含有归纳综合尝试假造拟真体系：
体系内模子可实施360°扭转、减少、减少、平移，设定有通用互动按钮：前往、首页、赞助。全数假造拟真使命进程有提示，在实施完一项使命后体系主动打钩。




通明拟真车床示教尝试台,电气节制综合尝试拆卸

一、首要出格点：
1、模子块化设想，主机模子块中，全数写入输入端口全数颠末尝试毗连线毗连到尝试板上，各尝试模子块全数有零丁的写入、输入、一路协作共用端。用户可方便拓展本身的模子块。
2、直线DC机电和继电器、传感器利用什物装备，晋升了尝试的实在性和适用性。
3、装备装备装备装备MCGS工控组态体系，可直观地实施plc的根本指令操练、多个plc现实利用的仿照尝试及什物尝试，全数尝试均有组态棒图实施静态跟踪，尝试工具抽象逼真，靠近产业现场的现实利用，颠末本拆卸的尝试，使先生很快就能够顺应现场的现实实操。
4、这里先生能够懂得掌控掌握变频器的机关、道理，变频器的拆卸与连连毗连口端子的利用、变频器与PC机的通讯、变频器与触摸屏的通讯、变频器本身功效数值的设定，及变频器中机电运转功效数值（加速速率、减慢速率、变速、力矩节制）的设定与优化。
当法式变更丈量尝试实现，可零丁利用触摸屏来节制变频体系，触摸屏供给了图形方式的人机界面HMIHMIHMI，能够转变变频器功效数值，节制变频器运转。
ಌ 5、基于现场总线的组态监控尝试讲授：颠末现场总线互联网，将尝试拆卸（从站）PLC和主站PLC实施1：N通讯。从站的PLC运转节制工具的法式，利用工控互联网集合监控的功效，主站PLC能够对随便台从站PLC实施当场当场当场及时监控，合适产业现场节制的请求。先生零丁颠末PLC实现对各类尝试工具的节制，并实施组态当场当场当场及时监控（1：1通讯）。

二、手艺功效数值：
1、写入电源：三相四线：~220V ±10％    50Hz ，输入电源24V、2A.
2、功课情况：温度（℃）（℃）（℃）-10℃~+40℃绝对湿度<85％(25℃)海拔<4000m
3、宁静掩护：本尝试拆卸带有泄电掩护开关，设定有泄电压（V）（V）（V），泄电流（A）（A）（A）主动堵截电源等功效。
4、PLC主机：利用西门子S7-smart200系列SR30写入18点、输入12点。
5、变频器主机：利用西门子V20 / 0.37KW，装备装备装备有BOP    实操实操操纵面板。
6、触摸屏：利用昆仑通态7寸黑色触摸屏
7、180W三相异步机电
