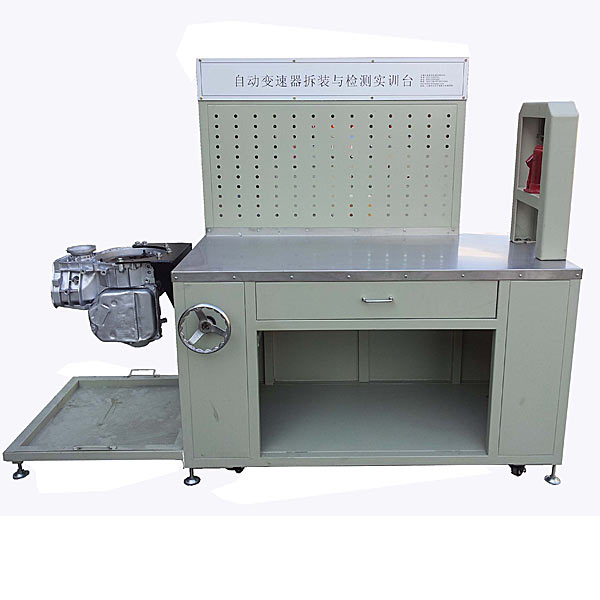

一、产物简介
装备知足“天下职业院校手艺大赛” “汽车主动变速器拆装与检测”名目比赛请求，可对主动变速器停止拆卸与拆卸手艺的实训查核。
二、功效特色
1.材 质：
该装备全体框架接纳40×40mm高强度的方钢，周围蒙钢板焊接而成，外表经喷涂工艺处置，台面接纳304不锈钢建造。
2.结 构：
该装备首要由实训台、网孔板、2T手动压床与埋没式加速翻转机构构成。
网孔板拆卸在实训台正后方，装备有公用挂钩，配公用东西，便于挂置主动变速箱元器件与公用东西利用；实训台右边拆卸有2T手动压床，用于变速箱轴承拆装功课；实训台正面上部设有抽屉，用于安排公用丈量东西，下部为元器件寄存柜；实训台左边设有埋没式加速翻转机构，能够使变速器扭转肆意角度，并能肆意地位锁止，便于先生从不同的角度停止拆卸和拆卸；设置有勾当式接油盘。
3.该装备装备公共01M主动变速器总成(带电子阀线束，易于拆装)，并装在公用埋没式加速翻转翻转架上。
4.实训台底部带有自锁脚轮与牢固调理螺栓，可便利挪动与牢固。
5.机器拆卸与钳工拆卸假造仿真软件：本软件基于unity3d开辟，可选6级画质，设有加速器、轴系布局的设想与假造拆装、罕见机器机构设想与仿真，机构资本库，典范机器机构（汽油机策念头的假造拆装），软件为一个全体软件，不能为一个个零丁的资本。
A.加速器设想与假造拆装界面可选涡轮蜗杆圆锥齿轮加速器、二级睁开式圆柱齿轮加速器、圆锥圆柱齿轮加速器、同轴式圆柱齿轮加速器、圆锥齿轮加速器、一级圆柱齿轮加速器。
涡轮蜗杆圆锥齿轮加速器：进入软件后主动播放拆卸内容，视频中各步骤均有笔墨申明
二级睁开式圆柱齿轮加速器：进入软件后接纳视频的情势播放内容，视频内容应包罗：整机称号（扫描二维码可看零部件称号）、拆装演示（包罗拆卸、拆卸）、假造拆装（包罗全体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮加速器、同轴式圆柱齿轮加速器、圆锥齿轮加速器、一级圆柱齿轮加速器：点击进入后主动跳转到edrawings界面，模子均为三维模子，经由过程点击零部件显现零部件称号，可360°全方位扭转、减少、减少、平移，同时可经由过程挪动零部件功效，将全部加速器停止拆卸组装，同时能够挑选主页按钮回到加速器最后始的状况。圆锥齿轮加速器、一级圆柱齿轮加速器增添了拔出横断面功效，可自在拖动横断面察看加速器外部布局。
B.轴系布局的设想及假造拆装界面可选整机认知、拆装演示、实战操纵。
1、整机认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模子与整机称号，肆意整机都可停止360°扭转
2、拆装演示：内置2个案例，将鼠标挪动到某一整机地位时（底座与轴承座除外），该整机主动减少，并显现整机称号，设有拆卸与拆卸按钮，功效由软件主动实现轴系布局拆卸与拆卸。三维场景都可停止360°全方位扭转、减少、减少、平移。
3、实战操纵：三维整机整洁摆放于桌面，由先生手动挑选对应的整机并挪动至轴系布局上，摆放挨次准确且地位准确时整机能力拆卸上去，设有从头起头按钮，便利先生从头停止假造尝试。将鼠标挪动到某一整机地位时（底座与轴承座除外），该整机主动减少，并显现整机称号。
C、罕见机器机构设想与仿真可选搭钮四杆机构设想与阐发、I\II型曲柄摇杆机构设想与阐发、偏置曲柄滑块机构设想与阐发、曲柄摆动导杆机构设想与阐发、搭钮四杆机构轨迹综合、偏疼直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构该当能输出绝对应的参数，由软件主动计较参数，并可停止活动仿真和主动绘制曲线图。
D、机构资本库可选立体连杆机构11种、凸轮机构5种、齿轮机构6种、传念头构8种、抓紧机构11种、轮系机构6种、其余机构（机器装备摹拟）8种
E、汽油机策念头的假造拆装可选曲轴箱装拆演示、曲轴箱假造拆卸、配气系装拆演示、配气系假造拆卸
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、拆卸按钮、从头起头、分化察看按钮，将鼠标挪动到某一整机地位时，该整机主动减少，并显现整机称号，功效由软件主动实现轴系布局拆卸与拆卸。利用分化察看按钮时，曲轴箱或配气系三维模子主动展现爆炸图，可停止360°全方位扭转、减少、减少、平移
2、曲轴箱假造拆卸与配气系假造拆卸的三维整机均整洁摆放于桌面，均由先生手动挑选对应的整机并挪动至机构上，当摆放挨次准确且地位准确时整机能力拆卸上去，设有从头起头按钮，便利先生从头停止假造尝试。将鼠标挪动到某些整机地位时，主动显现整机称号。
三、根基设置装备摆设(每台)
|
序号顺序 |
品目光环 |
技艺技术指标 |
象限 |
数量英文 |
|
1 |
实践台(带自锁角轮与劳固慢慢调理螺栓标准) |
🐬 1400×750×800mm车漆漆面宽容涂装一技之长（配的两个屉子） |
台 |
1 |
|
2 |
网孔板，挂杆20个 |
🐽 1400×40×800mm(，极品装备有公共卡扣5种技术参数，每样4个 |
套 |
1 |
|
3 |
压床 |
2T（装在台墙上）带摇杆 |
台 |
1 |
|
4 |
及时变档器总程 |
公共01M(CLK)，带电子阀线束，带传感器两个，档位开关一个 |
套 |
1 |
|
5 |
接油盆 |
﷽ 750×550×35mm(长×宽×深) |
个 |
1 |
|
6 |
智能化公用设施组装東西 |
14件/套； |
套 |
1 |
|
8 |
设施隔三差五动用仗量设备 |
6件/套； |
套 |
1 |
|
9 |
配桌子螺帽盘个 |
不锈钢板造房子 |
个 |
1 |
|
10 |
一体化检修工作手册，短视频磁带 |
01M |
套 |
1 |
