江苏省兴化中等专业黉舍液压与气动实训室

江苏省兴化中等专业黉舍液压与气动实训室

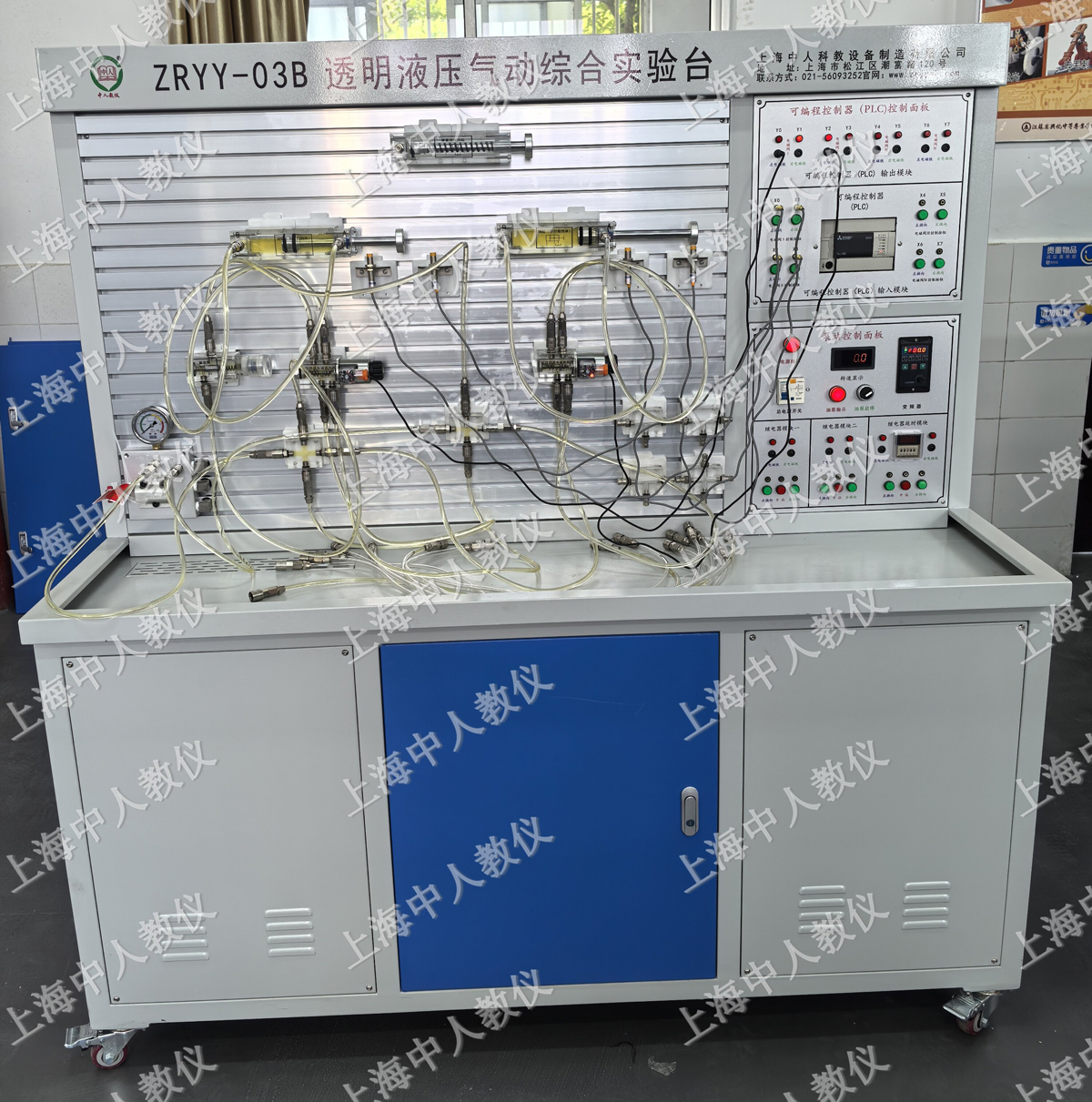

江苏省兴化中等专业黉舍液压与气动实训室(图1)

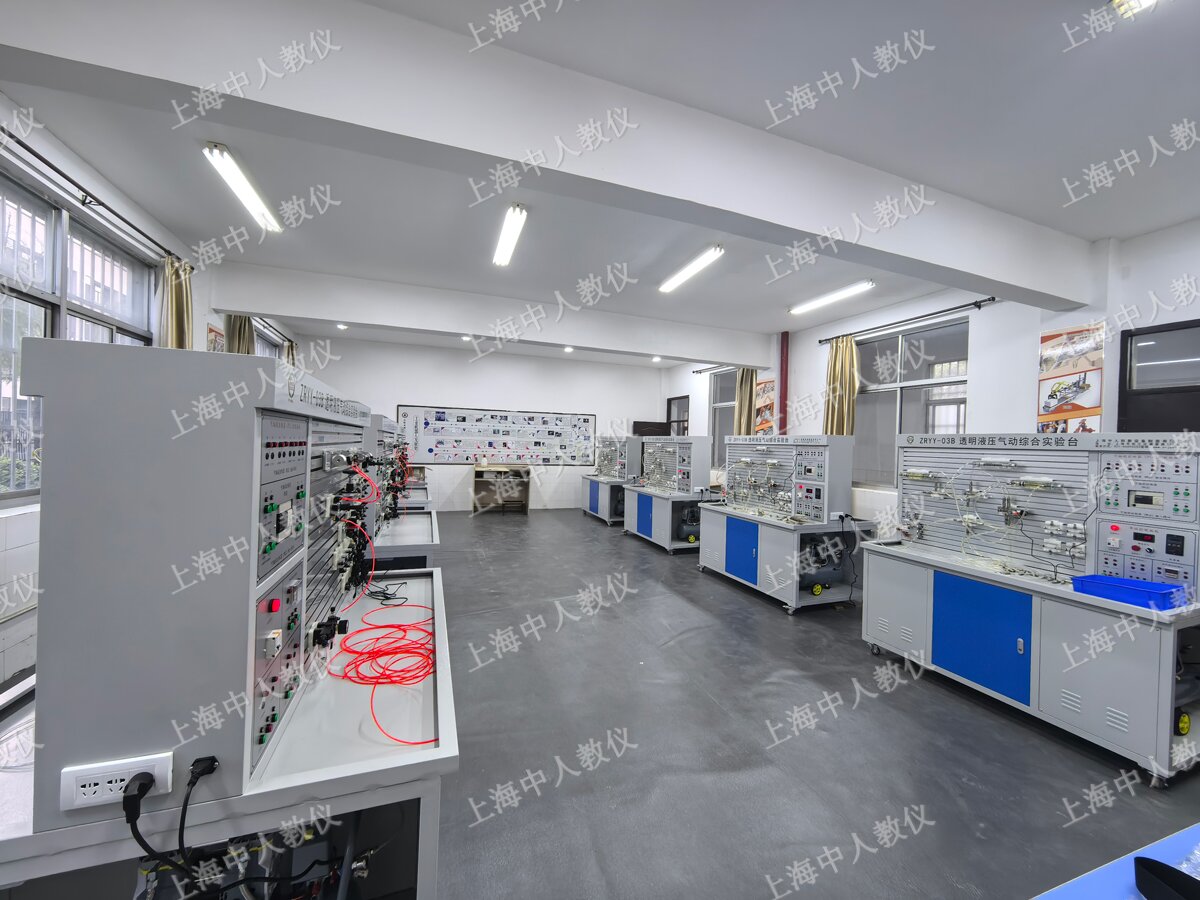

江苏省兴化中等专业黉舍液压与气动实训室(图2)

通明手动液压气动式基础性实践台的一技之长ajax请求：
液压局部
序号 装备称号 装备参数 单元 数目
1 尝试台 钢布局焊接而成 只 1
2 万向轮 带自锁功效；滚轮式轴承 只 4
3 公用泵站节制体系
 		 空开带漏保1P+N， 只 1
4 交换打仗器   只 1
5 急停按钮 只 1
6 旋钮按钮 只 1
7 唆使灯 只 1
8 调速器 只 1
9 齿轮泵+驱动电念头 额外排量:6L/min
额外压力:2.5MPa
最大任务压力：1.0MPa
额外功率:0.37kw
额外电压：AC220V		 套 1
10 油箱 额外容积30L 只 1
11 氛围滤清器   只 1
12 吸油滤油器   只 1
13 油温油面计   只 1
14 双感化油缸   只 2
15 单感化油缸   只 1
16 单向阀   只 2
17 节省阀   只 2
18 直动式溢流阀   只 2
19 先导式溢流阀   只 1
20 调速阀   只 2
21 挨次阀   只 2
22 减压阀   只 1
23 液控单向阀   只 2
24 手动换向阀   只 2
25 电磁换向阀 二位二通 只 1
26 电磁换向阀 二位四通 只 2
27 电磁换向阀 三位四通“O”型 只 1
28 电磁换向阀 三位四通“H”型 只 1
29 电磁换向阀 三位四通“M”型 只 1
30 路程换向阀 二位四通 只 1
31 压力继电器   只 1
32 压力表 0-2.5MPa 只 2
33 三通   只 3
34 四通   只 3
35 油管   米 20
36 齿轮泵调压组件   个 1
37 液压油 46号 升 20
38 继电器时候延时模块   套 1
39 plc 三菱FX3U-16MR 套 1
40 电脑 i3，8g，250g固态硬盘，win10专业版 台 1
气动局部
1 气动尝试台（铝合金型材尝试面板）   台 1
2 氛围紧缩机   台 1
3 不锈钢-单感化气缸   台 1
4 不锈钢-双感化气缸（单出杆）   只 2
5 不锈钢-双感化气缸（双出杆）   只 1
6 气缸牢固脚座   套 4
7 三联件   只 1
8 减压阀（带压力表）   只 1
9 二位三通电磁换向阀（常开）   只 1
10 二位三通电磁换向阀（常闭）   只 1
11 二位五通电磁换向阀（单）   只 2
12 二位五通电磁换向阀（双）   只 1
13 三位五通电磁换向阀（中封式）   只 1
14 二位五通气控换向阀（单）   只 2
15 二位五通气控换向阀（双）   只 3
16 单向止回阀   只 2
17 单向节省阀   只 2
18 挨次阀   只 1
19 疾速排气阀   只 2
20 或门逻辑阀（梭阀）   只 3
21 二位五通手动换向阀   只 2
22 机器阀(滚轮式)   只 2
23 机器阀(按钮式)   只 1
24 时候继电器   套 1
25 L型调速节头   只 7
26 强电插线   条 5
27 尝试指点书   册 1
28 密封胶带（生料带）   卷 2
29 勾当扳手 6” 把 2
30 内六角扳手 10” 套 1
31 螺丝刀 Φ6*12.5 套 1
32 尖嘴钳 5” 把 1
33 铰剪 5” 把 1
34 PLC 三菱FX3U-16MR 台 1
35 电脑 i3，8g，250g固态硬盘，win10专业版 台 1
装备手艺机能、设置装备摆设请求
序号 装备称号 手艺参数
1. 尝试任务台 尝试任务台由铁制主体与铝合金型面板(T型钩槽)等组成。
任务台尺寸：长×宽×高=1600*1100*1700mm
2. 液压泵站 泵站额外任务压力：2.5Mpa。（任务压力0.5-1MPa）
⑴. 电机—泵装配（1台）
齿轮泵-电机1台：接纳内轴一体式装配，布局松散，乐音低
齿轮泵：单向，公称排量6L/min
电机：三相交换电压，功率0.37kw，转速1450r/min（变频调速）；
⑵. 油箱：公称容积30L；附有液位、油温唆使计，吸油、回油滤油器，宁静阀等
(3)假造多用表参数：交换电压量程档位分：10、50、250、1000；直流电压档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检测功效：垂直角度±15°间隔1-30cm；三极管丈量孔；

3. 经常使用液压元件 接纳通明工艺加工而成，最大任务压力2.0MPa。，设置装备摆设详见设置装备摆设清单。
每一个液压元件均配有过渡底板，可便利、随便地将液压元件安顿在铝合型面板上。
油路搭接接纳自封式快换讨论，并且接纳通明软管，可清楚直观瞥见油路的活动，不漏油。
4. 气动泵站 气泵输入电压：AC 220V/50Hz        电机（双头）功率：800W
额外输入压力：0.8Mpa              气泵容积：20L
任务噪声：< 60分贝
5. 气动元件  以产业气动元件为主，设置装备摆设详见附件。
气动元件均配有过渡底板（工程塑料），可便利、随便地将元件安顿在尝试面板（面板带“Ｔ”沟槽情势的铝合金型材布局）上。回路搭接接纳快换讨论，拆接便利快速。

6. PLC 接纳三菱FX3U-16MR，8路输入，8路输入，继电器型。










稀有主题 ： 1、如若我应该采办广东省兴化中级的专业黉舍气动式油泵与手动实践教学室,气动式油泵手动总合实践教学台，就是是不有搭配、培训班找人办事呢？ 答：咱门的转备如果不出框表示“包括搭配图”“裸机价”“出厂之”等个性字的，基本上供给量搭配图、培训教育办事效率的。 2、你的安徽省兴化中低职业 黉舍手动气动系统与气动系统实践室,手动气动系统气动系统基础性实践台没有是能开增值服务税公供普通发票？ 答：够的，我们一起是正路厂家，或者已进级到平民缴税人，够开据曾值税公共税票，如果是您需开山东省兴化中低档的专业黉舍油缸与汽动实践室,油缸汽动网络综合实践台的税票，您需提供给开票装修材料。 3、我们的深圳省兴化中低档专业课程黉舍手动液压机与汽动实践室,手动液压机汽动综上实践台都要任何生厂的吗？都是有什麼物质悟性？ 答：我们一起集团公司是行业产于讨论式法宝的工厂，全部立志产于，并沿途历程了新出版ISO9001安全认证，具备多著作权与著述权。
